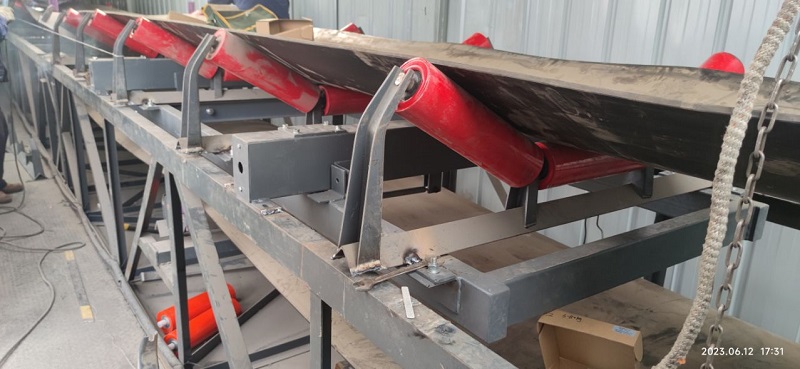

懸浮式電子皮帶秤是一種安裝在皮帶輸送機縱梁上的配有稱重傳感器的稱重橋架，通過稱重傳感器檢測皮帶上物料的重量，產生與皮帶載荷成正比的電輸出信號。與此同時，速度傳感器直接連接到主動滾筒上，產生一系列脈沖信號，每一個脈沖代表一條皮帶的長度，脈沖的長度與皮帶的長度成正比。而積算儀表將上述兩種信號接收并進行處理，顯示出瞬時流量和累計流量。

全懸浮電子皮帶秤的系統結構與實現需滿足一定要求：

1.秤體設計

秤體是支撐和固定整個稱重系統的基本結構。它通常由具有足夠強度和穩定性的鋼材制成，以承受運輸帶上材料的重量和運動能力。秤體的設計需要考慮到長期使用的耐久性和環境條件。

2.承重框架設計

承重框架是連接秤體和運輸帶的重要組成部分，其設計不僅要考慮承重能力，還需保證與運輸帶的穩固連接，必須具備足夠的強度和剛度，以確保重量傳輸?shù)臏?zhǔn)確性和穩定性。

3.承重橫梁設計

承重橫梁負責支持稱重傳感器和傳感器安裝部分，其設計應當充分考慮傳感器的安裝位置和角度，且采用高強度、低變形的材料制作，以確保獲得稱重?cái)?shù)據的準確性。

4.傳感器安裝部分設計

稱重傳感器的安裝部分應當精確固定在承重橫梁上，并確保與承重框架和運輸帶的機械連接不會影響稱重精度。傳感器安裝部分設計需確保傳感器與承重橫梁之間的連接牢固可靠，避免傳感器被振動和沖擊等因素?fù)p壞。

5.限位設計

為了保證運輸帶的穩定運行和稱重準確性，懸浮式電子皮帶秤通常配備有限位傳感器或開關，用于監測和控制運輸帶的運動范圍，防止物料超出稱重范圍或影響稱重結果。

6.儀表及通訊設計

稱重?cái)?shù)據通過儀表顯示，并通過通訊接口（如MODBUS、RS485等）傳輸?shù)缴衔槐O(jiān)控系統或數據記錄系統。儀表設計需要簡潔清晰地展示重要的稱重參數和狀態信息，以便操作員實時監控和控制。

7.軟件實現

皮帶秤的軟件實現涵蓋了稱重?cái)?shù)據的處理、校準、故障診斷和遠程監控等功能。軟件系統應當具備良好的用戶界面和操作邏輯，以便操作人員能夠輕松操作和管理整個稱重系統。

懸浮式電子皮帶秤以其高精度、自動化和實時監測的特點，是工業生產自動化計量重要且應用廣泛的設備。通過精心設計的秤體、承重框架和傳感器系統，配合先進的儀表和通訊技術，可以有效提升生產線的稱重精度和運行效率，從而帶來顯著的經濟和生產效益。
